      2BV系列液環真空泵性能曲線

      日期:2018-04-29 14:55:00      作者:煙臺沃爾姆真空技術有限公司

      煙臺沃爾姆2BV系列水環真空泵

      煙臺沃爾姆 - 2BV系列水環真空泵及壓縮機


      真空泵選型

      選泵,是采購時候的一個必備環節,需要采購員與沃爾姆技術人員根據具體的工況,而進行的一個深層次探討交流,最終才能確定真空泵的選型,材質等等。例如:在水環泵選型過程中,選定的是 2BV水環真空泵。下面介紹一下,2BV系列液環真空泵性能曲線。

      選型示例:

      (1)設計點參數:

      吸氣量=100m3/h

      吸氣壓力P1=40mbarA

      (2)其余參數同標準狀態(見注)選擇與設計(1)最接近的一條曲線。

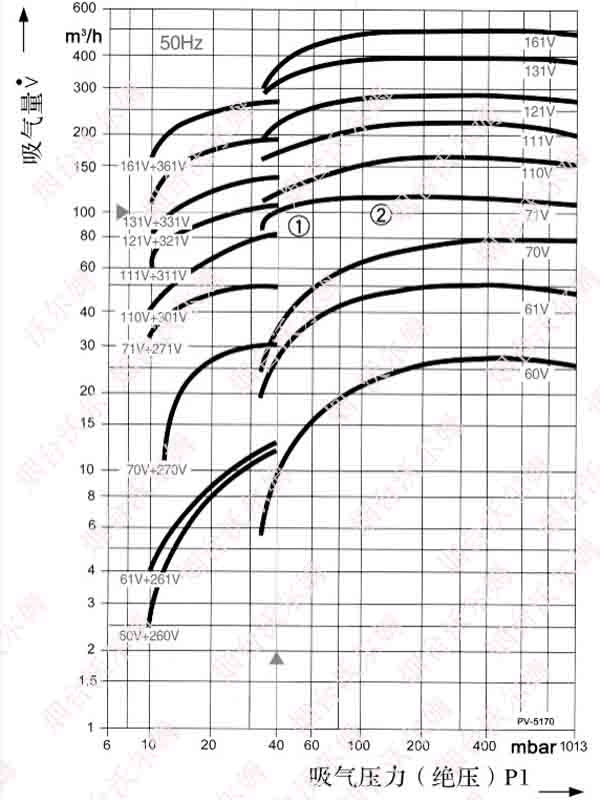

      性能曲線(配用大氣噴射器時的曲線)

      2BV系列液環真空泵性能曲線

      真空泵選型,2BV系列液環真空泵性能曲線


      (3)本例中為71V

      根據曲線編號查出相應的產品型號

      如本例中可從71V查得泵型為2BV2 071


      注:該性能曲線是在下列條件下得出的:氣體為20℃飽和空氣,排氣壓力為1013mbar,工作液溫度為15℃。性能曲線允許誤差率差±10%。若配用大氣噴射器吸氣壓力可達到10mbar。

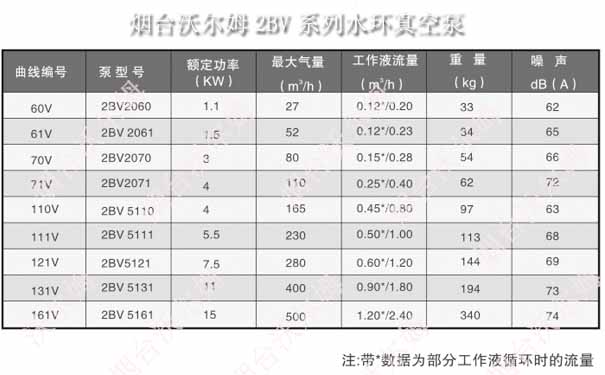

      2BV系列液環真空泵型號參數

      真空泵選型,2BV系列液環真空泵型號參數
